名稱： 消防車自動蝶閥 消防車氣動蝶閥
- 價格：電話詢價
- 銷售熱線：0722-3598089
- 銷售熱線：186 7228 5525
- 在線客服：
消防車自動蝶閥 消防車氣動蝶閥
消防車蝶閥 消防車自動蝶閥 消防車氣動蝶閥 消防車閥門 消防車配件 專用特種車配件
概 述 ：
氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極
氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
工作原理
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
□回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。
□定位器可調節閥門管道流量。
氣動執行器 | 型號 | QW系列、AT系列、AW系列 |
氣源壓力 | 0.4 ～ 0.8 MPa | |
最大回轉角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信號 | 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa | |
控制氣源 | 潔凈、干燥壓縮空氣 | |
工作溫度 | -20℃ ～ +90℃ |
名稱 | 型 號 | 公稱壓力 PN（MPa） | 試驗壓力Ps（MPa） | 工作溫度 （℃） | 適用介質 | |
殼體 | 密封 | |||||
氣動橡膠蝶閥 | D67（4）1X-10 | 1.0 | 1.5 | 1.1 | -20～80 | 淡水、污水、空氣、蒸汽 |
氣動襯四氟蝶閥 | D67（4）1F-10C | 1.0 | 1.5 | 1.1 | ≤150 | 腐蝕性介質 |
氣動硬密封蝶閥 | D67（4）3H-10C | 1.0 | 1.5 | 1.1 | ≤300 | 水、油類、酸類、煤粉等 |
零件名稱 | 閥體 | 閥板 | 閥座 | 閥桿 | 填料 | 支架 | 連接軸 |
氣動橡膠蝶閥 | 鑄鐵、鑄鋼、不銹鋼 | 鑄鋼（鍍鉻） | 丁晴橡膠 | 2Cr13 | 柔性石墨 | 鑄鋼 | 鑄鋼 |
氣動襯四氟蝶閥 | 鑄鋼、不銹鋼 | 不銹鋼、聚四氟 | 聚四氟 | 2Cr13 | |||
氣動硬密封蝶閥 | 鑄鋼、不銹鋼 | 不銹鋼 | 不銹鋼堆焊 | 2Cr13 |
零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 指示軸 | 螺栓 |
QW系列 AT系列 | 鋁合金型材 （硬質陽極氧化） | 壓鑄鋁合金 （環氧樹脂噴涂） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
AW系列 | 鑄鋼 （硬質陽極氧化） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
DN | L | H | H1 | A | B | D | Z-φd | 執行器型號 |
50 | 43 | 310 | 240 | 225 | 86 | 125 | 4-18 | QW02/AT63D |
65 | 46 | 330 | 260 | 225 | 86 | 145 | 4-18 | QW02/AT63D |
80 | 46 | 345 | 260 | 225 | 86 | 160 | 8-18 | QW02/AT75D |
100 | 52 | 365 | 270 | 225 | 86 | 180 | 8-18 | QW02/AT75D |
125 | 56 | 450 | 330 | 225 | 86 | 210 | 8-18 | QW03/AT88D |
150 | 56 | 530 | 360 | 225 | 86 | 240 | 8-22 | QW03/AT88D |
200 | 60 | 590 | 400 | 330 | 98 | 295 | 8-22 | QW04/AT115D |
250 | 68 | 623 | 420 | 380 | 98 | 350 | 12-22 | QW05/AT145D |
300 | 78 | 692 | 450 |
專用特種汽車配件供應范圍：消防車配件系列、油罐車配件系列、清障車配件系列、灑水車配件系列、吸污車配件系列、掃地車配件系列、攪拌車配件系列、自卸車配件系列、垃圾車配件系列、高壓清洗車配件、半掛車配件系列、高空車配件系列、專用車底盤配件、箱式車配件系列、隨車吊配件系列。

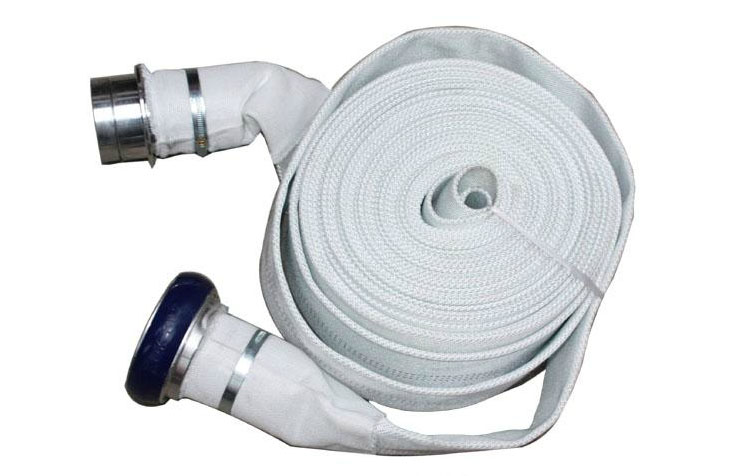

消防車配件供應內容：消防泵，JPSC2.5-25/40型中壓軟管卷盤，消防水帶，(S/AR6%、S/AR3%)環保型抗溶泡沫滅火劑，（AFFF/AR6、3%）環保型抗溶性水成膜泡沫滅火劑，消防車空氣呼吸器，呼吸器靠背，消防洗帶器，MPZ手提式水基型滅火器，MTZ手提式二氧化碳滅火器，MPTZ推車式水基型滅火器，XQLW懸掛式六氟丙烷滅火器，MTT推車式二氧化碳滅火器，MFTZ/ABC推車式干粉滅火器，MFZ/ABC手提式干粉滅火器，傳動軸，直流水槍，消防鍬，消防鎬，消防斧，吸水管扳手，鐵鋌，水帶掛鉤，氣彈簧，泡沫吸液管，滅火器支架，駕駛室翻轉油缸總成，全功率夾心取力器，地下扳手，地上扳手，PVC滅火器支架，真空表，油門拉線，一拖二爆閃燈，遙控探照燈，消防炮，消防車用側照明燈，吸水管接頭，吸水管，探照燈，水帶接頭，軟連接，器材箱照明燈，氣動蝶閥，牌照燈，消防車悶蓋，濾水器，螺桿蝶閥，快速水帶接頭，集水器，管牙接頭，分水器，QLD6.0/5IF1導流式直流噴霧消防水槍，帶鎖帶燈開關，變經接頭，消防車邊燈，消防車管牙接扣，管牙水帶接頭，泡沫槍，中壓水槍，水帶護橋，100螺紋吸水管悶蓋，QLD6.0/15III-C無后坐力消防水槍，直流開關水槍，多功能水槍，消防手抬泵，消防腰斧，消防車儀表盤，鋁合金卷簾門，工作小時轉速表，環泵式泡沫比例混合器，手動碟閥，消防車?yán)l門，消防排吸器等。
如果您對我們的產品感興趣，歡迎撥打24小時銷售熱線18672285525（程經理），我們的資深銷售經理將會負責解答您咨詢的所有關于消防車配件的問題，我們的宗旨：您的滿意就是我們的追求！
